Rovinné útvary

Rovinné útvary jsou množiny bodů v rovině, tedy jde o dvourozměrné útvary. Nejznámější rovinné útvary jsou například čtverec, obdélník, trojúhelník, kružnice, kruh, rovnoběžník, lichoběžník, pravidelný nebo nepravidelný mnohoúhelník.

U některých rovinných útvarů umíme jednoduše spočítat jejich obvod a obsah.

Trojúhelník je základní geometrický útvar, který má tři vrcholy a tři strany. Trojúhelníky hrají v geometrii klíčovou roli, protože mnoho problémů lze řešit tak, že složitější obrazce rozdělíme na trojúhelníky a následně pracujeme s nimi.

Značení stran a úhlů v trojúhelníku:

Proti vrcholu A je strana a, proti vrcholu B je strana b a proti vrcholu C je strana c.

Výšky příslušné stranám v trojúhelníku:

Výška v_a je vzdálenost bodu A od přímky, na které leží strana a. Tedy je to vzdálenost bodu A od paty kolmice na přímku BC vedené bodem A. Tato pata kolmice může a nemusí ležet přímo na straně a.

Témata související s trojúhelníkem:

• Pojmy související s trojúhelníkem (např. rovnoramenný, rovnostranný, výška, tečna, kružnice opsaná)
• Obvod trojúhelníku a obsah trojúhelníku (výpočty na základě zadaných údajů o trojúhelníku)
• Konstrukční úlohy s trojúhelníky (narýsování trojúhelníku na základě zadaných údajů, např. za využití vět sss, sus, usu)
• Pravoúhlý trojúhelník (speciální typ trojúhelníku, pro který platí užitečné vlastnosti, např. Pythagorova věta)

Obsah trojúhelníku spočítáme jako součin délky libovolné strany trojúhelníka a výšky příslušné k této straně, takže: S_{\triangle} = \frac12 \cdot a \cdot v_a = \frac12 \cdot b \cdot v_b = \frac12 \cdot c \cdot v_c

Což si můžeme představit jako polovinu obsahu obdélníku, ve kterém je náš trojúhelník takto vepsán:

Příklady k obsahu:

• Trojúhelník ABC: Délka strany \left| AB \right| je 2. Velikost k ní příslušné výšky v_c je 3. Obsah trojúhelníku ABC je roven \frac12 \cdot 2 \cdot 3 = 3.
• Trojúhelník DEF: Nevadí nám, že trojúhelník na náčrtku vypadá zvláštně natočený. Známe délku strany \left| DE \right|, což je 3. Velikost k ní příslušné výšky v_f je 4. Obsah trojúhelníku DEF je roven \frac12 \cdot 3 \cdot 4 = 6.

• Trojúhelník GHI: Nevadí nám ani když je pata kolmice, na které leží výška, mimo stranu trojúhelníka. Délka strany \left| GH \right| je 1. Velikost k ní příslušné výšky v_i je 2. Obsah trojúhelníku GHI je \frac12 \cdot 2 \cdot 1 = 1.
• Trojúhelník JKL: S pravoúhlým trojúhelníkem si také poradíme. Délka strany \left| JK \right| je 4. Velikost k ní příslušné výšky v_l je 3 (a je to zároveň i délka strany KL našeho trojúhelníku). Obsah trojúhelníku JKL je \frac12 \cdot 4 \cdot 3 = 6.

Obvod trojúhelníku spočítáme jako součet délek jeho stran: o=a+b+c

Příklad:

Trojúhelník na obrázku má délky stran a=10, b=8, c=14, takže jeho obvod je o=a+b+c=10+8+14=32.

Pythagorova věta popisuje vztah, který platí mezi délkami stran pravoúhlého trojúhelníku. Věta zní: Obsah čtverce sestrojeného nad přeponou pravoúhlého trojúhelníku je roven součtu obsahů čtverců nad oběma jeho odvěsnami. Pythagorovu větu můžeme zapsat vztahem c^2 = a^2 + b^2, kde c označuje délku přepony pravoúhlého trojúhelníka a délky odvěsen jsou a, b.

Následující obrázek znázorňuje graficky znění věty a také „obrázkový důkaz“ této věty:

Platí i opačný směr: Pokud má trojúhelník strany délek a, b, c, které splňují rovnost c^2 = a^2 + b^2, pak musí jít o pravoúhlý trojúhelník s přeponou c.

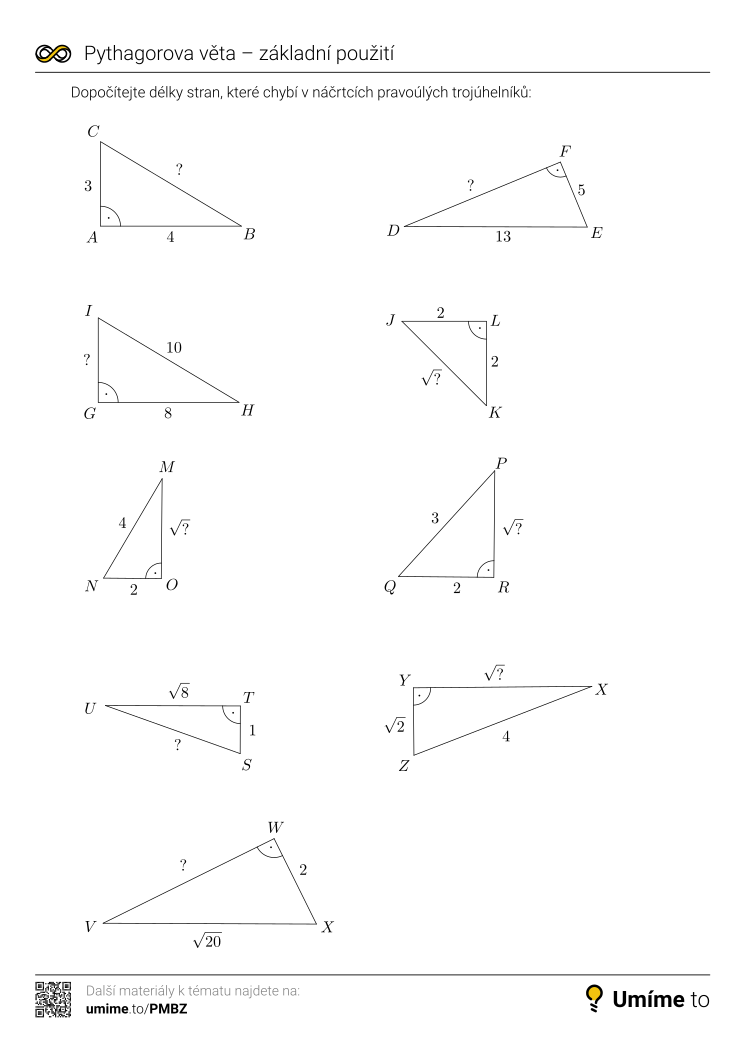

Pythagorova věta umožňuje dopočítat délku třetí strany pravoúhlého trojúhelníka, u kterého známe délky dvou zbývajících stran:

• Délka přepony c = \sqrt{a^2 + b^2}. Pokud má pravoúhlý trojúhelník odvěsny délky 3 metry a 6 metrů, přepona má délku \sqrt{3^2+6^2} = \sqrt{9+36} = \sqrt{45} \doteq 6,41 metrů.

• Délka odvěsny a = \sqrt{c^2-b^2}. Pokud má trojúhelník přeponu délky 8 metrů a jedna z odvěsen má délku 4 metry, druhá odvěsna má délku \sqrt{8^2-4^2} = \sqrt{64-16} = \sqrt{48} \doteq 6,93 metrů.

Pythagorejské trojice jsou trojice celých čísel, které splňují a^2+b^2=c^2, tj. trojúhelník s příslušnými délkami stran je pravoúhlý. Typickým příkladem Pythagorejské trojice je (3, 4, 5): 3^2 + 4^2 = 9+16 = 25 = 5^2.

Další příklady Pythagorejských trojic: (5, 12, 13); (8, 15, 17); (7, 24, 25); (20, 21, 29); (9, 40, 41). Mezi Pythagorejské trojice patří také všechny násobky těchto trojic, např. (6, 8, 10); (9, 12, 15); (10, 24, 26). Pokud si zapamatujeme některé základní Pythagorejské trojice, především nejjednodušší trojici (3, 4, 5), tak nám to může usnadnit výpočty.

Pythagorova věta má v geometrii velice široké využití, protože mnoho složitějších útvarů můžeme rozložit na pravoúhlé trojúhelníky.

Typickým příkladem aplikace Pythagorovy věty je výpočet délky uhlopříčky čtverce nebo výšky rovnostranného trojúhelníku:

Ve čtverci o straně a tvoří uhlopříčka přeponu pravoúhlého trojúhelníku s odvěsnami délky a. Pro délku uhlopříčky u tedy platí u^2 = a^2 + a^2. Po úpravách: u = \sqrt{a^2+a^2} = \sqrt{2a^2} = a\sqrt{2}. Například čtverec o straně 10 cm tedy má uhlopříčku délky 10\cdot \sqrt{2} \doteq 14,1 cm.

V rovnostranném trojúhelníku o straně a tvoří výška odvěsnu pravoúhlého trojúhelníku s přeponou délky a a odvěsnou délky \frac{a}{2}. Pro délku výšky v tedy platí v^2 + \large(\frac{a}{2}\large)^2 = a^2. Po úpravách dostáváme v^2 = a^2 - \frac{a^2}{2^2} = \frac{3}{4}a^2, v = a\frac{\sqrt{3}}{2}. Například v rovnostranném trojúhelníku o straně 5 metrů má tedy výška délku \frac{\sqrt{3}}{2}\cdot 5 \doteq 4,33 metru.

Euklidovy věty jsou dvě tvrzení o vlastnostech pravoúhlého trojúhelníku.

Euklidova věta o výšce

Obsah čtverce sestrojeného nad výškou pravoúhlého trojúhelníku je roven obsahu obdélníku sestrojeného z obou úseků přepony:

v_c^2 = c_a\cdot c_b

Euklidova věta o odvěsně

Obsah čtverce sestrojeného nad odvěsnou pravoúhlého trojúhelníku je roven obsahu obdélníku sestrojeného z přepony a úseku přepony k této odvěsně přilehlé.

• a^2 = c\cdot c_a
• b^2 = c\cdot c_b

Při výpočtu velikosti neznámého úhlu v trojúhelníku využíváme základní vlastnosti, že součet vnitřních úhlu v trojúhelníku je 180°.

Speciální případy:

• V rovnostranném trojúhelníku mají všechny vnitřní úhly velikost 60°.
• V rovnoramenném trojúhelníku jsou oba úhly u základny stejné.
• V pravoúhlém trojúhelníku je velikost jednoho úhlu 90°, součet velikostí zbývajících dvou úhlů je také 90°.

Při výpočtu lze využít i vrcholových a vedlejších úhlů.

Příklad: Určete velikost oranžového úhlu.

Úhel u vrcholu B tvoří s úhlem o velikosti 30° dvojici vrcholových úhlů. Jeho velikost je tedy 30°. Úhel u vrcholu A tvoří s úhlem o velikosti 100° dvojici vedlejších úhlů. Jeho velikost je tedy 180°-100°=80°. Pro velikost neznámého úhlu u vrcholu C pak platí: 180°-80°-30°=70°

Pozn. Přesné definice rovnoramenného trojúhelníku se liší: někteří autoři vyžadují „alespoň“ dvě strany shodné, jiní „právě“ dvě strany shodné. Rozdíl je v tom, zda rovnostranné trojúhelníky považujeme za rovnoramenné.

Při řešení jednodušších úloh sestrojujeme trojúhelníky, pro které známe délky stran. Nesmíme přitom zapomínat, že platí tzv. trojúhelníková nerovnost, tedy že součet dvou stran je větší než třetí strana. Jednoduše řečeno, pokud je součet dvou nejkratších stran větší než třetí strana, trojúhelník lze sestrojit.

Při složitějších příkladech využíváme věty o sestrojitelnosti trojúhelníků (kde s značí stranu a u úhel):

• Věta sss — v trojúhelníku jsou dány délky všech stran, platí trojúhelníková nerovnost.
• Věta sus — v trojúhelníku jsou dány délky dvou stran a velikost úhlu, který svírají (menší než 180°).
• Věta usu — v trojúhelníku je dána délka jedné strany a velikosti 2 úhlů k ní přiléhajících (součet velikostí daných úhlů je menší než 180°).

Tyto věty také používáme při určení shodnosti trojúhelníků.

U nejtěžších příkladů využíváme při konstrukci další pojmy související s trojúhelníkem, například výška, těžnice, či množiny bodů daných vlastností.

Obdélník patří mezi čtyřúhelníky. Je to rovnoběžník, který má všechny vnitřní úhly pravé.

Čtverec je zvláštní případ obdélníku, který má všechny strany stejně dlouhé.

Obvod čtverce o straně délky a je o=a+ a+a+a= 4a.

Obvod obdélníku se stranami o délkách a,b je roven o=a + b + a + b = 2\cdot (a+b).

Obsah čtverce o straně délky a je S=a\cdot a=a^2.

Obsah obdélníku se stranami o délkách a,b je roven S=a\cdot b.

Rovnoběžník je čtyřúhelník, jehož protilehlé strany jsou rovnoběžné. Dříve se označoval také jako kosodélník.

Speciální případy rovnoběžníku:

• Kosočtverec má všechny strany stejně dlouhé.
• Obdélník má vnitřní úhly pravé.
• Čtverec má vnitřní úhly pravé a všechny strany stejně dlouhé.

Obvod rovnoběžníku se stranami o délkách a,b je roven S=a + b + a + b = 2\cdot (a+b).

Obsah rovnoběžníku ve kterém ke straně o délce a přísluší výška v_a spočítáme jako S= a\cdot v_a.

Lichoběžník je čtyřúhelník, jehož dvě protější strany jsou rovnoběžné (říkáme jim základny) a zbývající dvě protější strany jsou různoběžné.

Pravoúhlý lichoběžník má dva z vniřních úhlů pravé (základny lichoběžníka jsou rovnoběžné, je‑li jeden vnitřní úhel pravý, musí být jeho doplňek do 180^{\circ} u druhé základny také pravý).

Rovnoramenný lichoběžník má ramena stejné délky.

Obvod lichoběžníku je součet délek jeho stran. Tedy obvod lichoběžníku ABCD se stranami o délkách a,b,c,d vypočítáme podle vzorečku o=a+b+c+d.

Obsah lichoběžníku se základnami o délkách a,c a výškou v spočítáme podle vzorečku S=\frac{1}{2} \cdot (a+c) \cdot v.

Intuice za tímto vzorečkem je vidět na následujícím obrázku. Obsah lichoběžníku je roven součtu obsahů dvou trojúhelníků.

• První trojúhelník má výšku v příslušnou ke straně délky a. Jeho obsah je S_{ABC}=\frac{1}{2} \cdot a \cdot v.
• Druhý trojúhelník má výšku v příslušnou ke straně délky c. Jeho obsah je S_{ACD}=\frac{1}{2} \cdot c \cdot v.

Součet obsahů těchto dvou trojúhelníků je S = S_{ABC} + S_{ACD} = \frac{1}{2} \cdot a \cdot v + \frac{1}{2} \cdot c \cdot v = \frac{1}{2} \cdot (a+c) \cdot v

Kružnice s daným středem S a poloměrem r je tvořena všemi body v rovině, které jsou od středu vzdáleny přesně o r. U každého bodu v rovině pak můžeme určit, kde leží:

• na kružnici (jejich vzdálenost od S je rovna r)
• ve vnitřní oblasti kružnice (jejich vzdálenost od S je menší než r, tyto body neleží na kružnici)
• ve vnější oblasti kružnice (jejich vzdálenost od S je větší než r, tyto body také neleží na kružnici)

Kruh s daným středem S a poloměrem r je tvořen všemi body v rovině, které jsou od středu vzdáleny nejvýše o r. Kruh s daným středem a poloměrem je tedy sjednocení kružnice se stejným středem a poloměrem a její vnitřní oblasti. Střed S kruhu je bod, který patří do kruhu. (Zatímco střed kružnice neleží na kružnici, ale v její vnitřní oblasti.)

Středový úhel

• Úhel s vrcholem ve středu S kružnice k, jehož ramena procházejí krajními body A, B oblouku kružnice k.
• Pro každé dva body na kružnici lze určit dva středové úhly. Každý přísluší tomu oblouku, který v daném úhlu leží.

Obvodový úhel

• Úhel, jehož vrchol V leží na kružnici k a jeho ramena procházejí body A, B oblouku kružnice k (A \neq V \neq B)
• Všechny obvodové úhly příslušné oblouku AB s vrcholem V, který na oblouku neleží, mají stejnou velikost.
• Velikost středového úhlu \omega se rovná dvojnásobku velikosti obvodového úhlu \varphi příslušného ke stejnému oblouku, \omega = 2\cdot\varphi.
• Thaletova věta: Obvodový úhel nad průměrem kružnice je pravý.

Úsekový úhel

• Úhel, jenž svírá tětiva AB kružnice k s tečnou t kružnice v bodě A nebo B.
• Velikost úsekového úhlu je stejná jako velikost obvodového úhlu nad obloukem AB.

Příklad 1: Určete velikost oranžového úhlu.

Úhel o velikosti 55^\circ je úsekový úhel příslušný tětivě AB. Víme, že velikost úsekového a příslušného obvodového úhlu jsou stejné, tedy 55^\circ. Neznámý úhel je středový úhel příslušný menšímu oblouku AB. Jeho velikost je dvojnásobkem velikosti obvodového úhlu, tedy 2\cdot55^\circ=110^\circ.

Příklad 2: Určete velikost oranžového úhlu.

Neznámý úhel je obvodovým úhlem nad menším obloukem s koncovými body 2 a 7. Určíme velikost příslušného středového úhlu. Z kapitoly úhly a mnohoúhelníky víme, že velikost středového úhlu pravidelného n-úhelníku je \frac{360^\circ}{n}. Pro pravidelný dvanáctiúhelník je tedy úhel mezi spojnicemi dvou vedlejších vrcholů a středu \frac{360^\circ}{12}=30^\circ. Středový úhel příslušný oblouku 2 a 7 je pak 5\cdot30^\circ=150^\circ. Hledaný obvodový úhel má poloviční velikost, tedy 150^\circ:2=75^\circ.

Vzorec pro obvod kruhu

Obvod kruhu (i kružnice) o poloměru r je o=2\pi r. Pro průměr d platí o = \pi d.

Konstanta \pi se nazývá též Ludolfovo číslo. \pi je iracionální číslo, což znamená, že nejde vyjádřit zlomkem ani zapsat přesně v desítkové soustavě. Přibližná hodnota \pi je 3,14159265.

Při výpočtu obvodu kruhu dáváme dobrý pozor na to, zda vycházíme ze znalosti poloměru nebo průměru. Záměna průměru za poloměr je častou chybou.

Intuice

Základní intuici za vzorcem pro výpočet obvodu kruhu přibližuje níže uvedený obrázek. Obvod oranžového čtverce je 8\cdot r. Obvod kruhu je „o trochu menší“ – je to 2\pi \cdot r \approx 6{,}3 \cdot r.

Příklady

• Mějme kruh o poloměru 3 cm. Jeho obvod je 2\pi \cdot 3 \approx 2 \cdot 3{,}14 \cdot 3 \approx 18{,}8 cm.
• Kružnice o průměru 2 cm má délku \pi \cdot 2 \approx 6,3 cm.
• Středový kruh na fotbalovém hřišti má poloměr 9{,}1 metru. Pokud jej chceme obejít po jeho okrajové čáře, ujdeme 2 \pi \cdot 9{,}1 \approx 57 metrů.

Vzorec pro obsah kruhu

Obsah kruhu o poloměru r je S=\pi r^2. Pro průměr d platí S = \frac{1}{4} \pi d^2.

Konstanta \pi se nazývá též Ludolfovo číslo. \pi je iracionální číslo, což znamená, že nejde vyjádřit zlomkem ani zapsat přesně v desítkové soustavě. Přibližná hodnota \pi je 3,14159265.

Při výpočtu obsahu kruhu dáváme dobrý pozor na to, zda vycházíme ze znalosti poloměru nebo průměru. Záměna průměru za poloměr je častou chybou.

Intuice

Základní intuici za vzorcem pro výpočet obsahu kruhu přibližuje níže uvedený obrázek. Žluté čtverce mají obsah r^2. Oranžový čtverec se skládá ze čtyř žlutých čtverců, takže má obsah 4\cdot r^2. Kruh má „o trochu menší“ obsah než oranžový čtverec, což odpovídá tomu, že obsah kruhu je přibližně 3{,}14 \cdot r^2.

Příklady

• Mějme kruh o poloměru 3 cm. Jeho obsah je \pi \cdot 3^2 \approx 3{,}14\cdot 9 \approx 28,3 cm².
• Uvažujme kružnici o průměru 2 cm. Její vnitřní oblast má obsah \frac{1}{4} \pi \cdot 2^2 = \pi \approx 3,14 cm².
• Středový kruh na fotbalovém hřišti má poloměr 9{,}1 metru. Pokud bychom chtěli veškerou trávu v kruhu nabarvit na růžovo, museli bychom nabarvit \pi \cdot 9{,}1^2 \approx 260 m² trávy.

Obsah kruhové výseče

Obsah kruhové výseče se středovým úhlem \alpha a poloměrem r spočítáme jako: \frac{\alpha}{360^{\circ}} \cdot \pi \cdot r^2

Příklady

• Kruhová výseč na obrázku má obsah: \frac{150^{\circ}}{360^{\circ}} \cdot \pi \cdot 3^2 = \frac{5}{12} \cdot \pi \cdot 9 = \frac{15}{4} \pi

• Obsah celého kruhu (výseče se středovým úhlem 360^{\circ}) je: \frac{360^{\circ}}{360^{\circ}} \cdot \pi \cdot r^2 = \pi \cdot r^2

Délka oblouku

Délku oblouku, který na kružnici o poloměru r odpovídá středovému úhlu \alpha spočítáme jako: \frac{\alpha}{360^{\circ}} \cdot 2 \pi \cdot r

Příklady

• Délka oblouku na obrázku je: \frac{90^{\circ}}{360^{\circ}} \cdot 2\pi \cdot 3 = \frac{1}{4} \cdot 6 \pi = \frac{3}{2}\pi

• Délka celé kružnice (tedy pro celých 360^{\circ}) je: \frac{360^{\circ}}{360^{\circ}} \cdot 2\pi \cdot r = 2\pi \cdot r
