Vennův diagram znázorňuje všechny možné vztahy několika množin. Vennův diagram znázorňuje prvky množin jako body v rovině a množiny jako plochy uvnitř křivek. Nejčastěji používané jsou Vennovy diagramy pro dvě a tři množiny, ve kterých jsou množiny znázorněny pomocí kruhů. Je možné ztvárnit Vennovy diagramy i pro více množin, ale k tomu již nevystačíme s kruhy (tyto diagramy nejsou přehledné a tudíž se příliš nevyužívají).

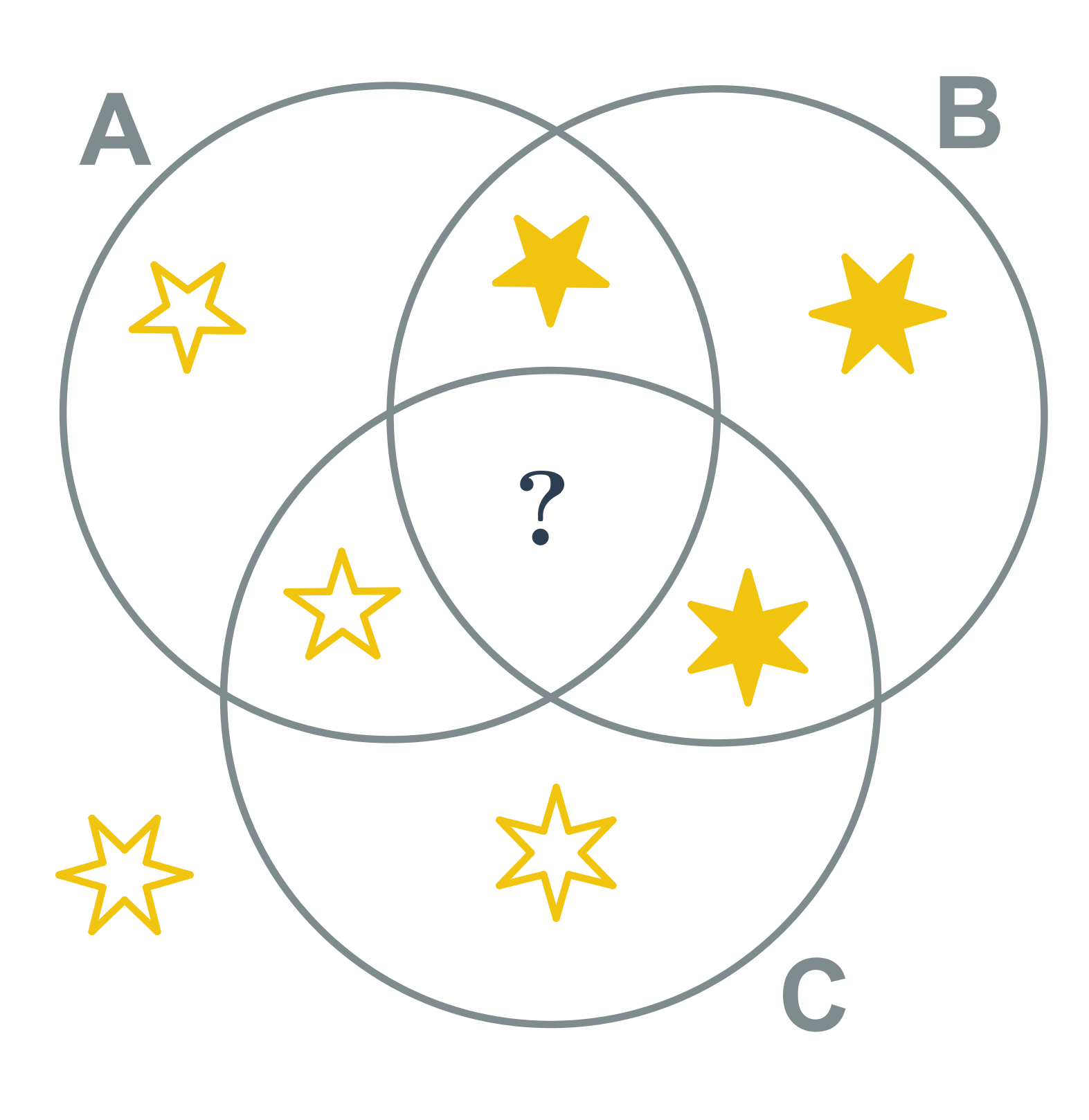

Typický Vennův diagram pro tři množiny:

Příklad s konkrétními prvky (množina A obsahuje červené útvary, množina B obsahuje kolečka, množina C obsahuje vyplněné útvary):

Vennovy diagramy využíváme například pro názornou ilustraci množinových operací. Následující obrázek ilustruje B \cap (A \cup C):
