Konstrukční úlohou rozumíme úlohu, ve které chceme sestrojit určitý geometrický útvar (alespoň jeden, případně všechny) splňující dané podmínky. Jinými slovy, pomocí pravítka, kružítka a případně i úhloměru sestrojíme geometrický útvar (trojúhelník, obdélník atd.), pro který známe délky jeho stran, velikosti úhlů či jiné vlastnosti.

Před rýsováním je dobré si ujasnit:

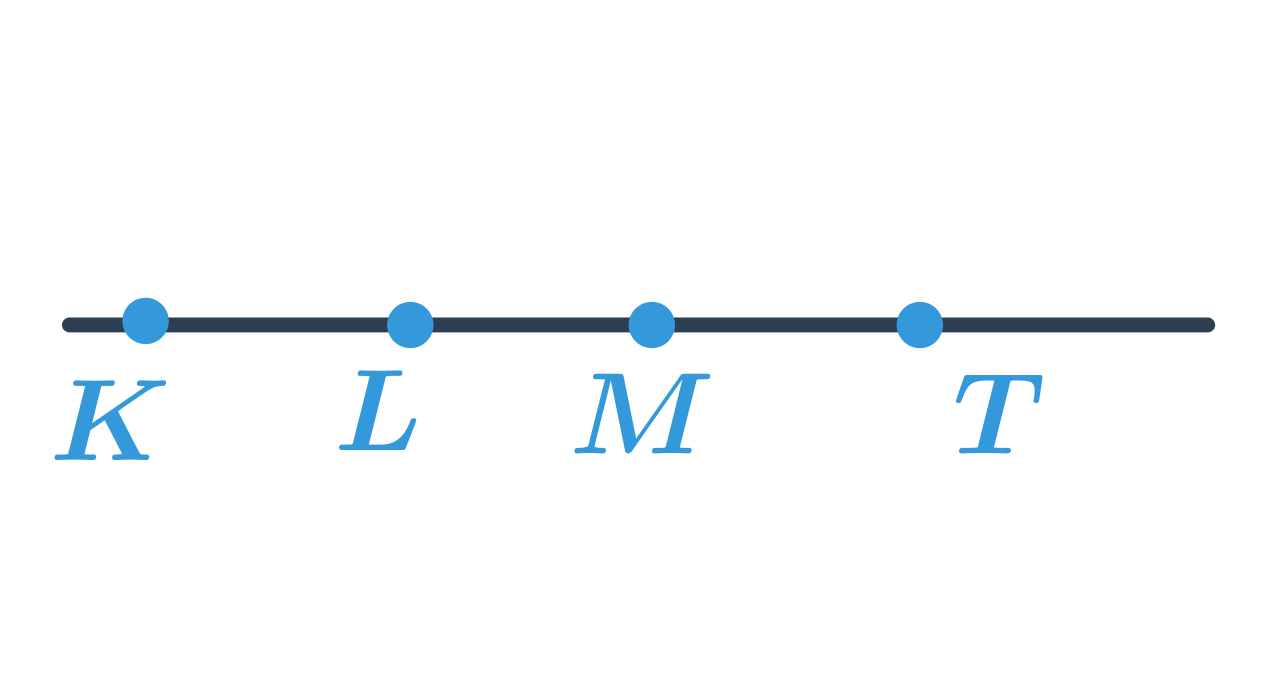

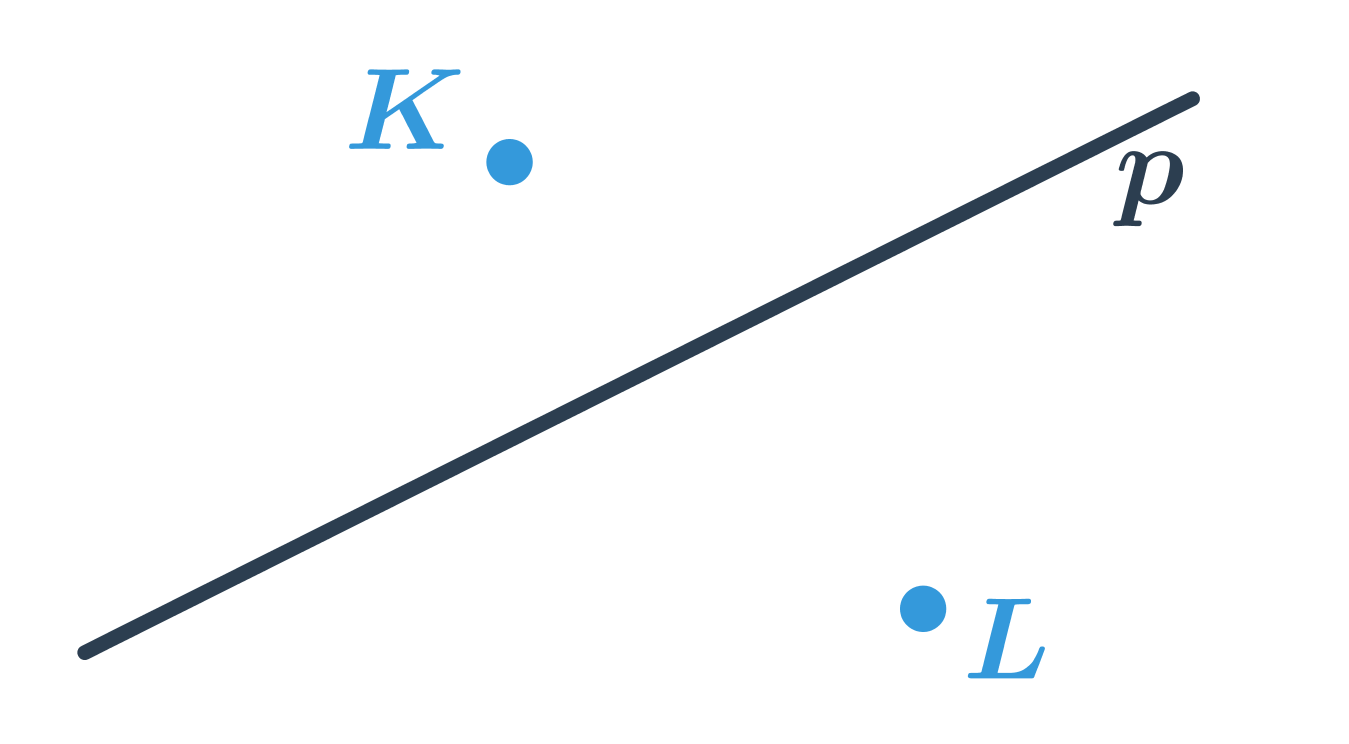

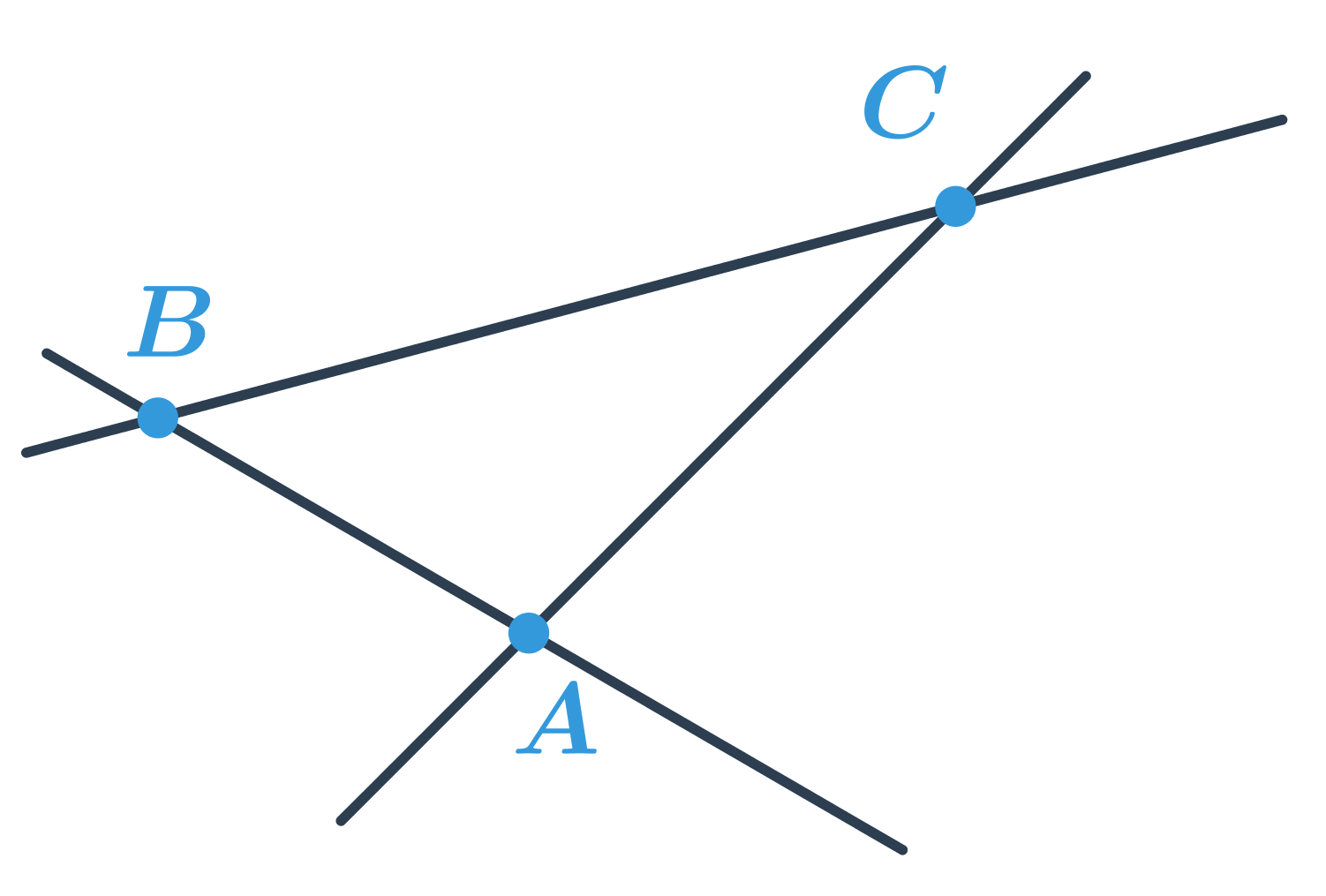

body značíme velkými písmeny, např bod A

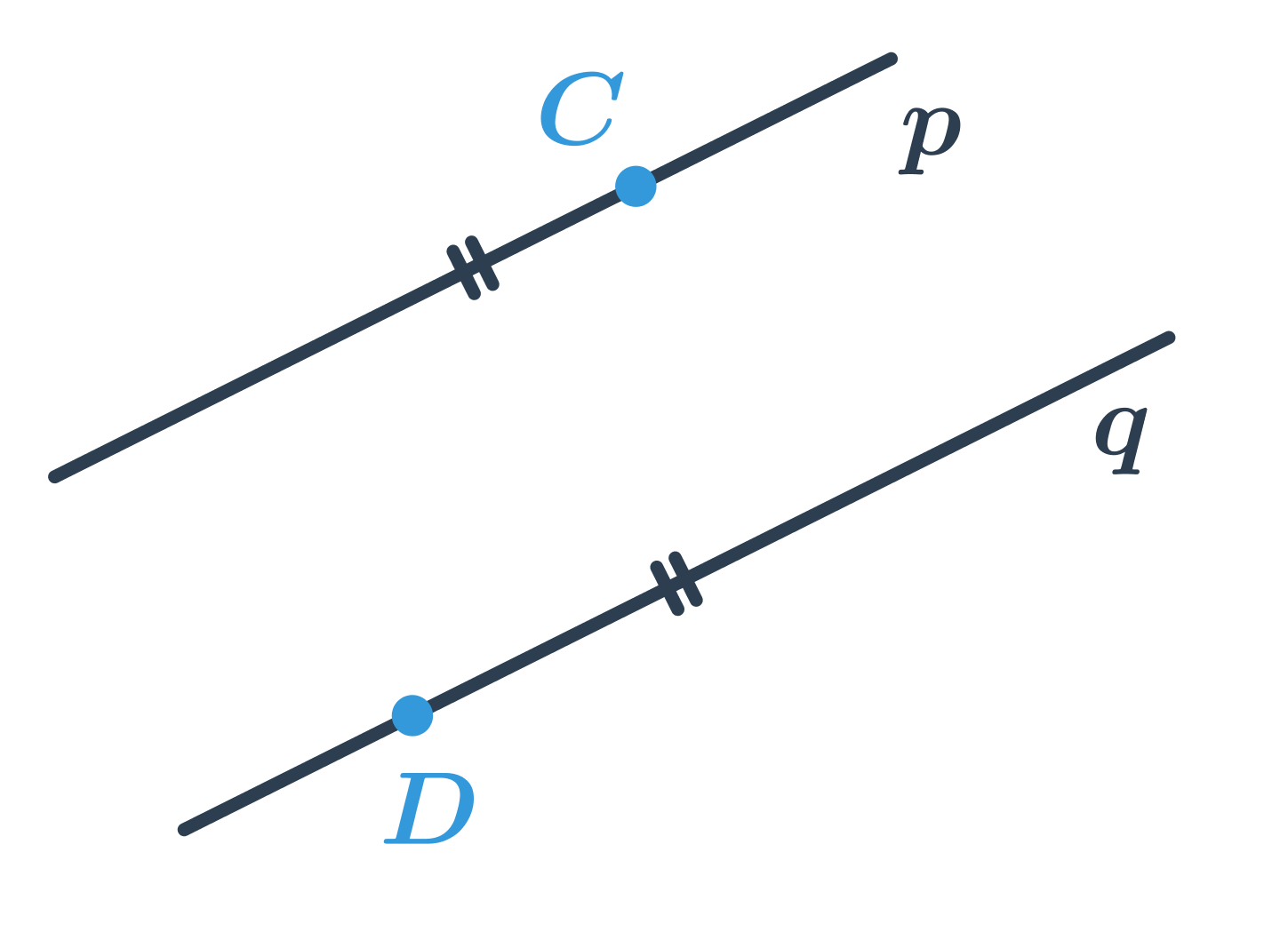

přímky značíme malými písmeny, např. přímka p

Obvyklé kroky řešení konstrukční úlohy

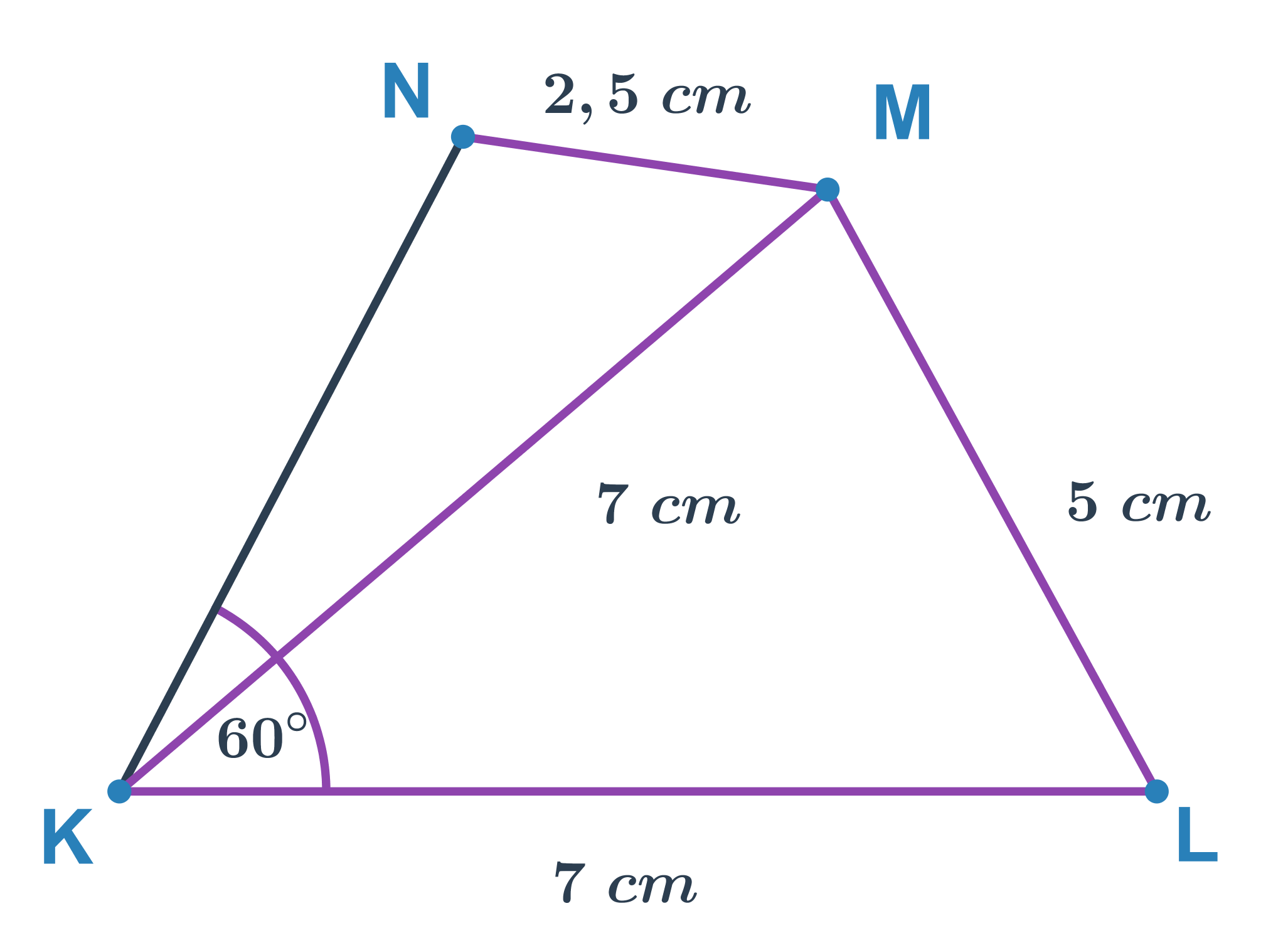

Náčrtek: Od ruky si nakreslíme obrázek hledaného útvaru se vším, co známe ze zadání. To nám pomůže představit si výsledek. Pro přehlednost můžeme jednotlivé prvky vyznačit barevně. Nezapomeňte, náčrtky děláme velké a přehledné. V obrázku velkém jako blecha nic neuvidíme.

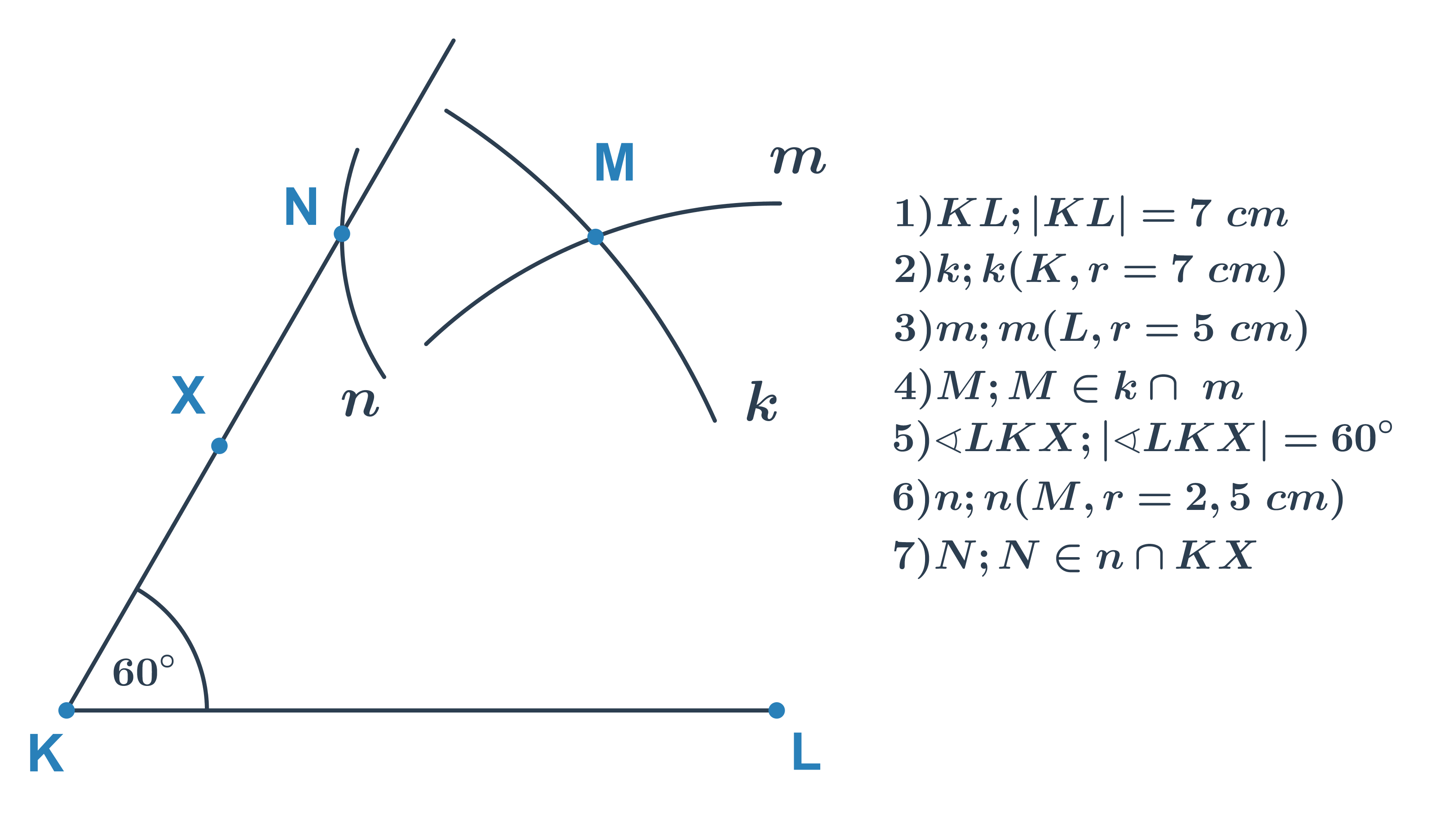

Popis konstrukce: Popis jednotlivých kroků, které musíme udělat, abychom dospěli k výsledku. Popis píšeme proto, aby každý mohl náš postup zopakovat. Z výsledného obrázku to nejde vždy snadno udělat. Pro zápis konstrukce používáme geometrické značení. Popis konstrukce řešíme obvykle až ve vyšších ročnících.

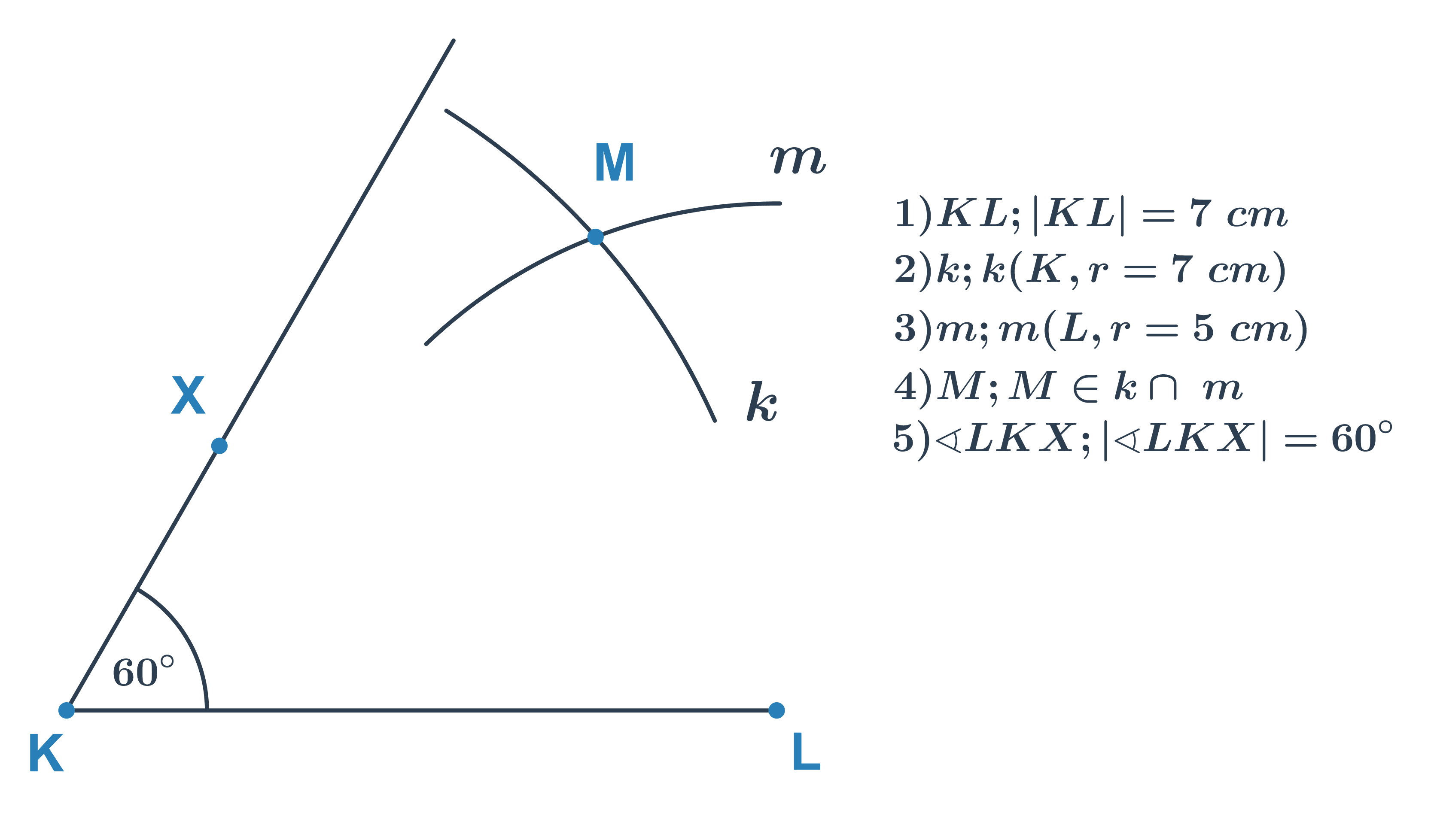

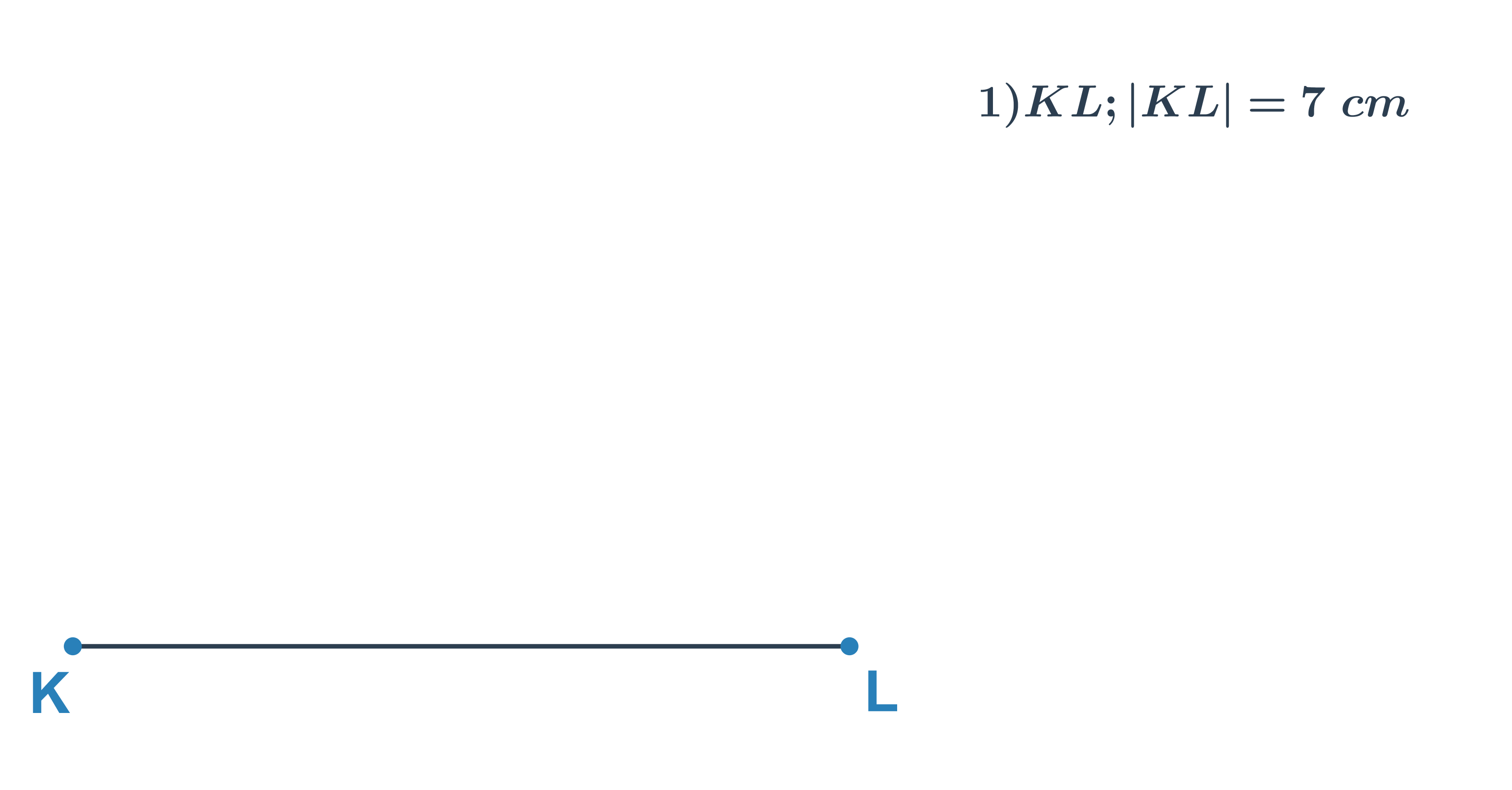

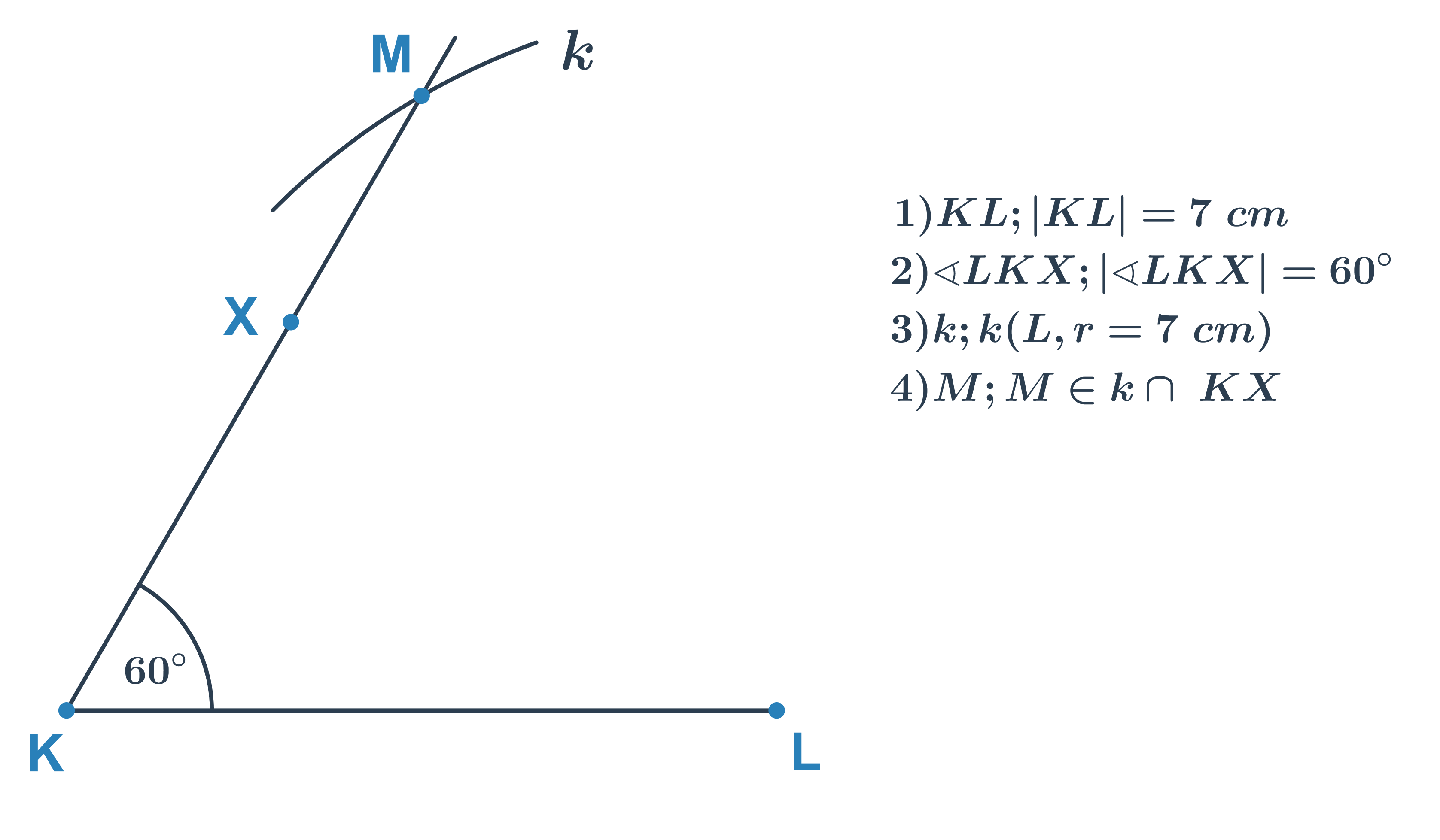

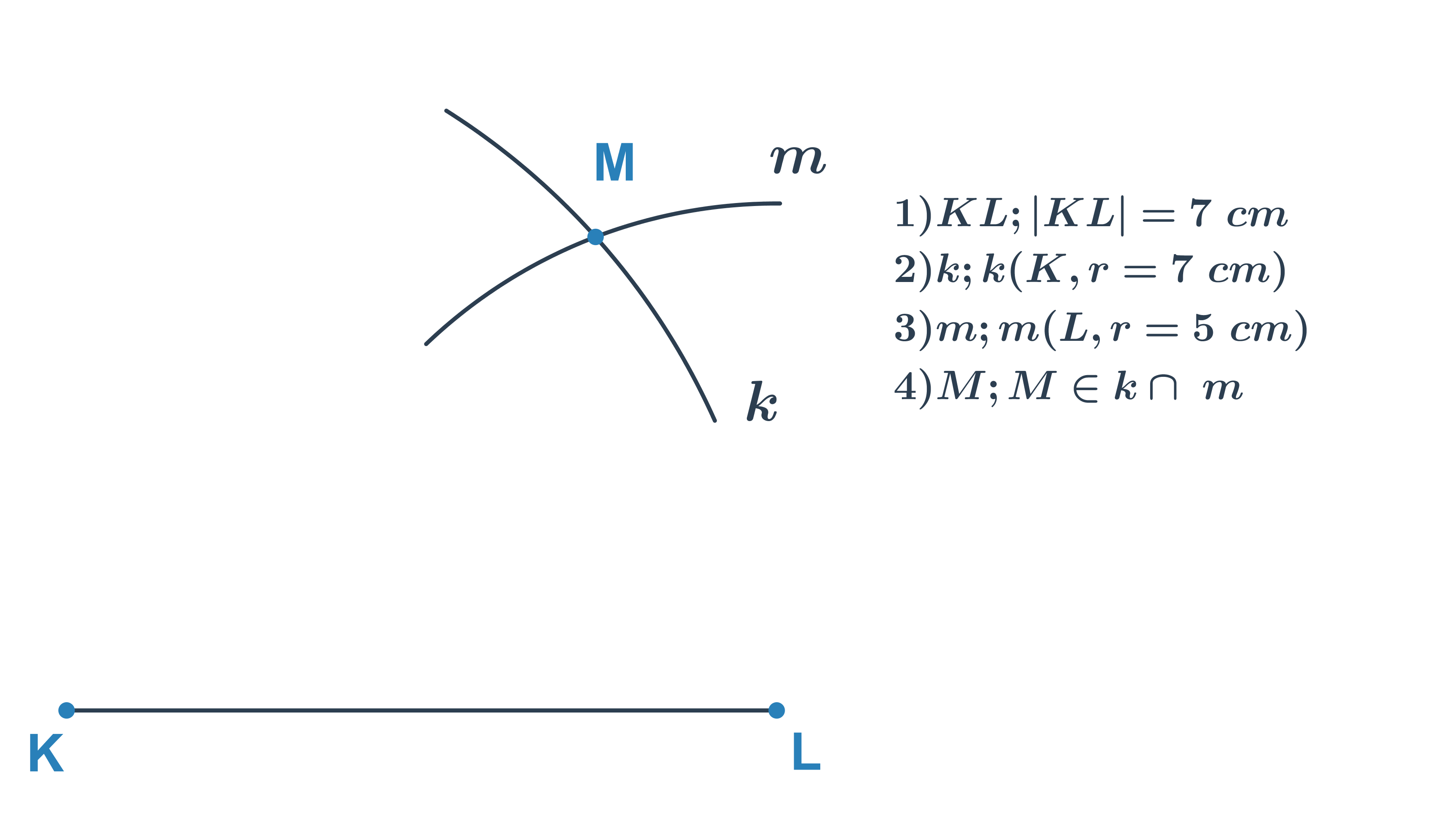

Konstrukce: Jde o samotné rýsování příkladu.

Zkouška správnosti: Měli bychom ověřit, jestli obrázek opravdu splňuje všechny podmínky ze zadání.

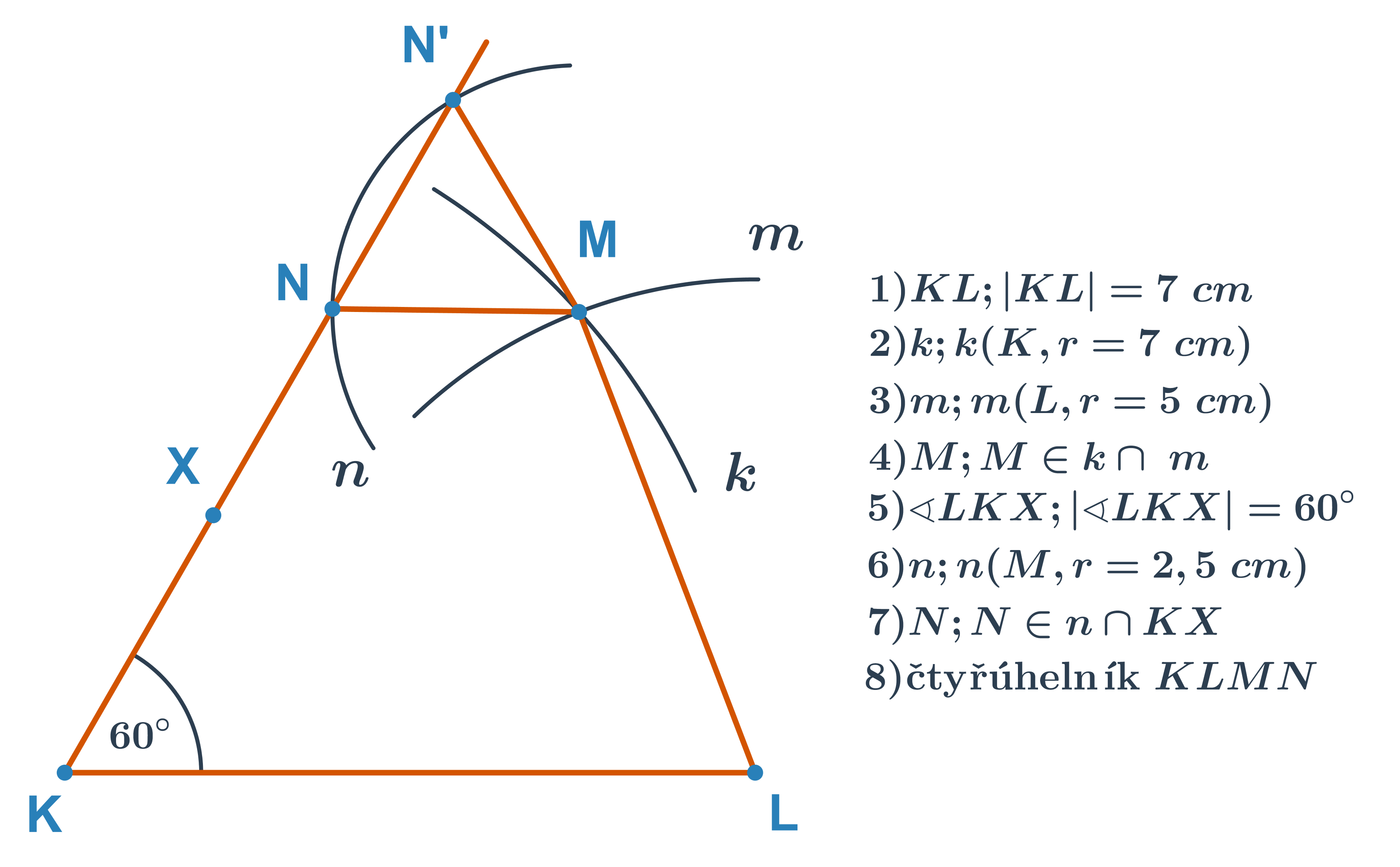

Počet řešení (diskuse): Zjistíme počet výsledků, které vyhovují zadání úlohy. Ne vždy musíme všechny výsledky narýsovat.

Kromě níže uvedených interaktivních cvičení je k dispozici také pracovní list k vytištění a rýsování na papíře:
