Nárys, bokorys a půdorys slouží k dvojrozměrnému zakreslení trojrozměrného objektu pomocí pravoúhlého promítání. Každý z nich zachycuje pohled na objekt z jiného směru.

Nárys je pohled na těleso zepředu:

Bokorys je pohled z boční strany:

Půdorys je pohled shora:

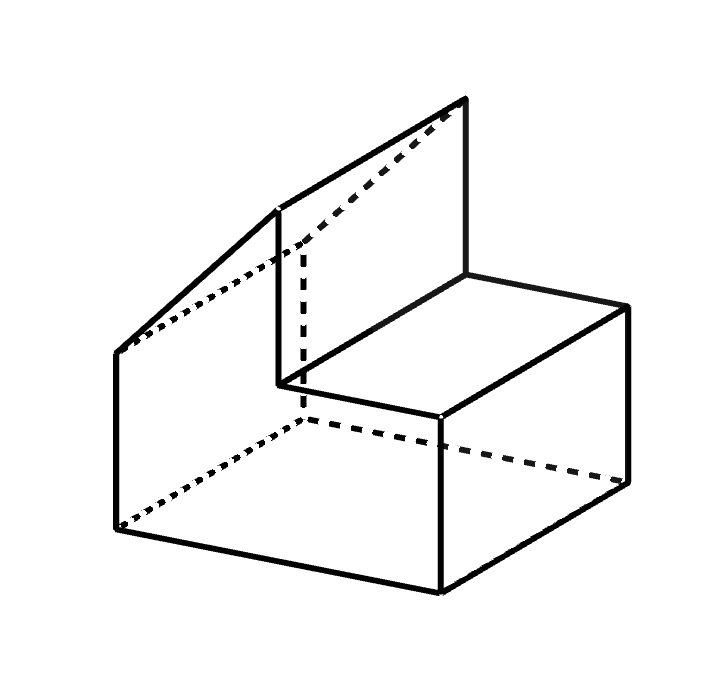

Příklad: 3 pohledy na těleso

Nejčastěji se technických aplikacích používá jen půdorys a nárys. Někdy však tyto dva pohledy nestačí.

Příklad: Je to hranol nebo není?

Jaké těleso vidíme na obrázku?

V tuto chvíli řešení není zcela jednoznačné. Těleso může být hranol (což nás asi napadne nejdřív), ale i válec. Aby bylo řešení jednoznačné, museli bychom přidat i bokorys.
